Конструктор крыши · бесплатно
Крыша под снег вашего города
Двускатная, односкатная, вальмовая или мансардная — стропила под снег вашего города, обрешётка и раскладка листов по каждому скату, смета совпадает с закупкой. Схемы и 3D — за 15 минут.
- Бесплатно
- Смета = закупка
- 13 проверок до закупки
- металлочерепица
- обрешётка
- контробрешётка
- мембрана
- стропила и балки
- настил перекрытия
- Скаты
- 165 м²
- Покрытие к закупке
- 231 м²
- Материалы
- 1 121 624 ₽

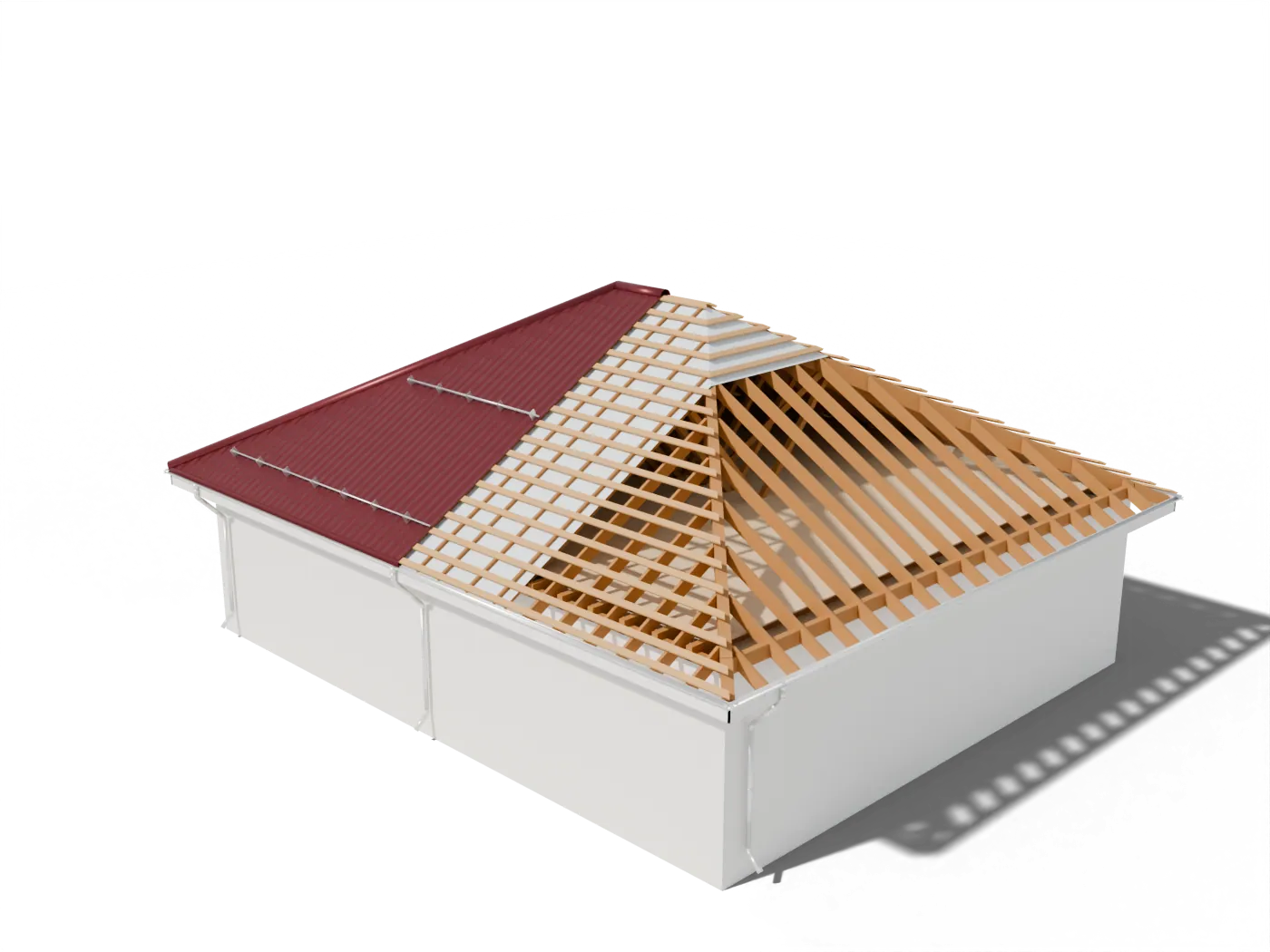

Вальмовая: дом 12 × 10 м, уклон 30°
Та же крыша.
Другой город — другие стропила.
Сочи — 102 кг/м² снега, Петропавловск-Камчатский — 418: в 4 раза больше. Доска «как у соседа» может не пройти проверку — Planerio подберёт сечение под ваш город.
Выберите город
Вальмовая крыша 12 × 10 м, уклон 30°. Снеговой район — по прил. К и карте 1 СП 20, ветровой — по карте 2.
148кг/м² снега · табл. К.1 СП 20
- Стропила
- 50×180
- Накосные
- 150×250
- Ветер
- I район
Каркас по подбору — наслонная: прогон, стойки, подкосы
Доска 50×200 проходит проверки, запас у самого нагруженного элемента — стойка под коньковым прогоном — 29,4 %. Planerio предложит и более лёгкую — 50×180.
СП 20.13330.2016, прил. К, табл. К.1 (Изменение № 2)
Крыша собирается
в том порядке, в каком её строят
Каждый слой — с сечением, шагом и пунктом нормы. Ровно то, что потом окажется на схемах и в смете.
- 01 · Перекрытие
Балки перекрытия — опора всей системы
На балки и внутреннюю несущую стену опираются стойки, лежни и стропила.
раздел «Перекрытие» · 277 320 ₽- Балки
- 100×250, шаг 600 · 38 шт.
- 02 · Каркас
Стропила, накосные, нарожники
Подбор по СП 64: наибольшая загрузка элемента 78 %, запас виден по каждому узлу.
СП 64.13330.2017 разд. 6–9; СП 20.13330.2016 п. 6.4- Стропила
- 50×180, шаг 600
- Накосные
- 150×250
- 03 · Вентзазор
Мембрана и контробрешётка
Вентиляционный канал не меньше требуемого — иначе конденсат и гниль.
СП 17.13330.2017 п. 4.4, 4.5, табл. А.2- Канал
- 50 мм при требуемых 50
- Мембрана
- 225 м²
- 04 · Обрешётка
Шаг под волну листа
Доска проверена на сосредоточенную нагрузку от человека при монтаже.
СП 64.13330.2017 · раскладка под лист- Доска
- 30×100, шаг 350
- К закупке
- 79 досок по 6 м
- 05 · Покрытие
100 листов по раскладке
Сколько листов ляжет на скаты — столько и в смете. Без «площадь плюс 15 %».
раскладка = закупка- Скаты
- 165,12 м²
- К закупке
- 231 м²
- 06 · Водосток
Трубы на стене, снег на крыше
Шаг труб — по площади водосбора, снегозадержатели — над стеной.
СП 17.13330.2017 п. 9.11, 9.12- Жёлоб
- ⌀100 · 50 м · 6 труб
- Снегозадержатели
- 2 ряда · 86,4 м
Купить ровно столько,
сколько ляжет на крышу
Ошибка в листах — это или простой бригады, или лишние деньги. Раскладка снимает оба риска.
На глаз
Площадь плюс запас
- Запас «15–20 %» — без привязки к листу и скату
- Стропила «как обычно», без снега города
- Смета отдельно, схема отдельно — цифры не сходятся
Planerio
Раскладка, расчёт, одна смета
- 100 листов по раскладке каждого ската — столько же в закупке
- Сечения стропил — по снегу и ветру вашего города
- Схемы, 3D и смета из одного расчёта: цифры совпадают
Схемы к расчёту23 схемы и смета —
23 схемы и смета —
из одного расчёта
Схемы, разрезы и 3D объясняют расчёт: что посчитано, где и сколько. Это не проектная документация.
- Схемы в PDF
- Смета в Excel
- 3D-модель

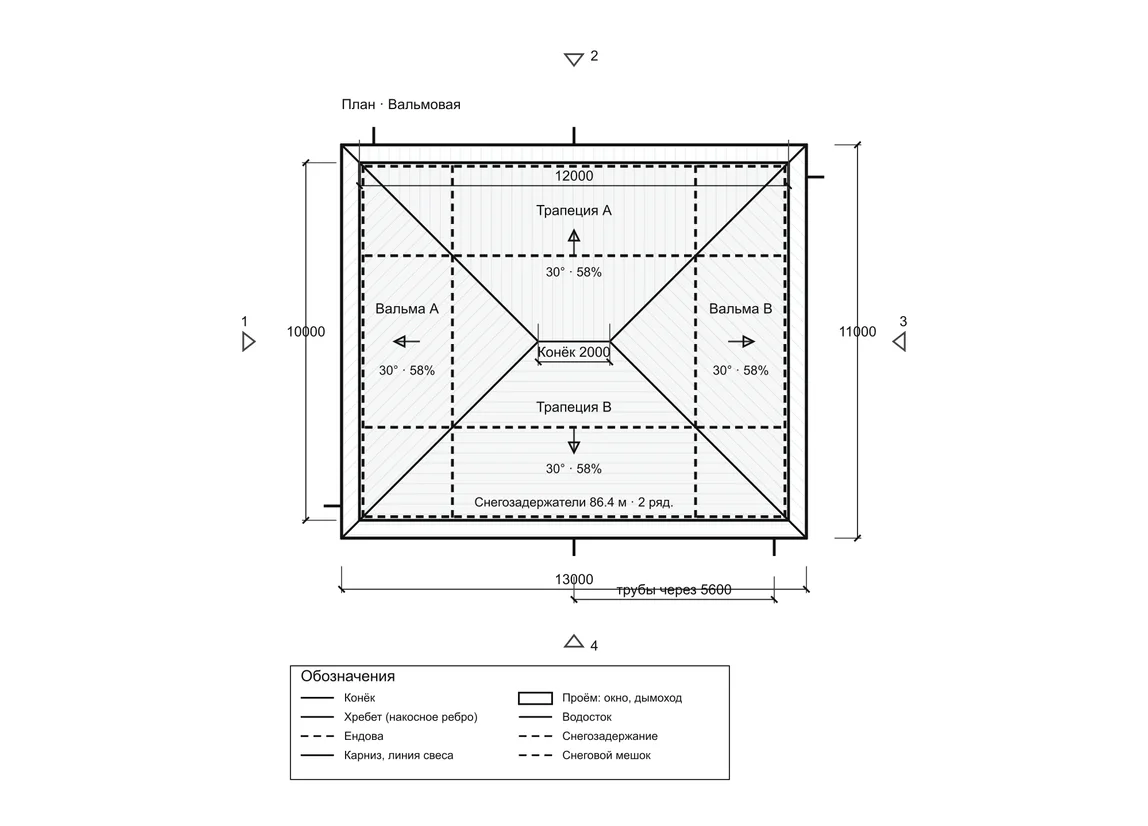

План кровлискаты, уклоны, водосток
Схема стропилмарки и длины

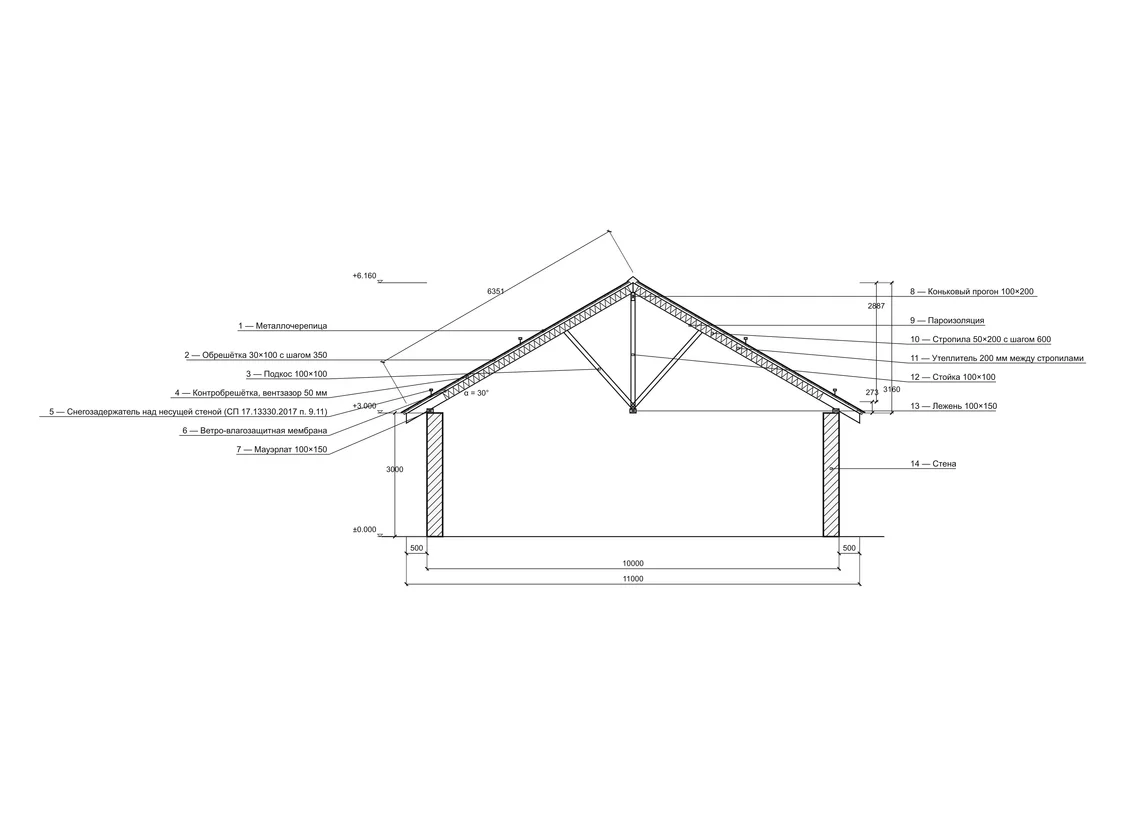

Разрез 1–1слои и отметки

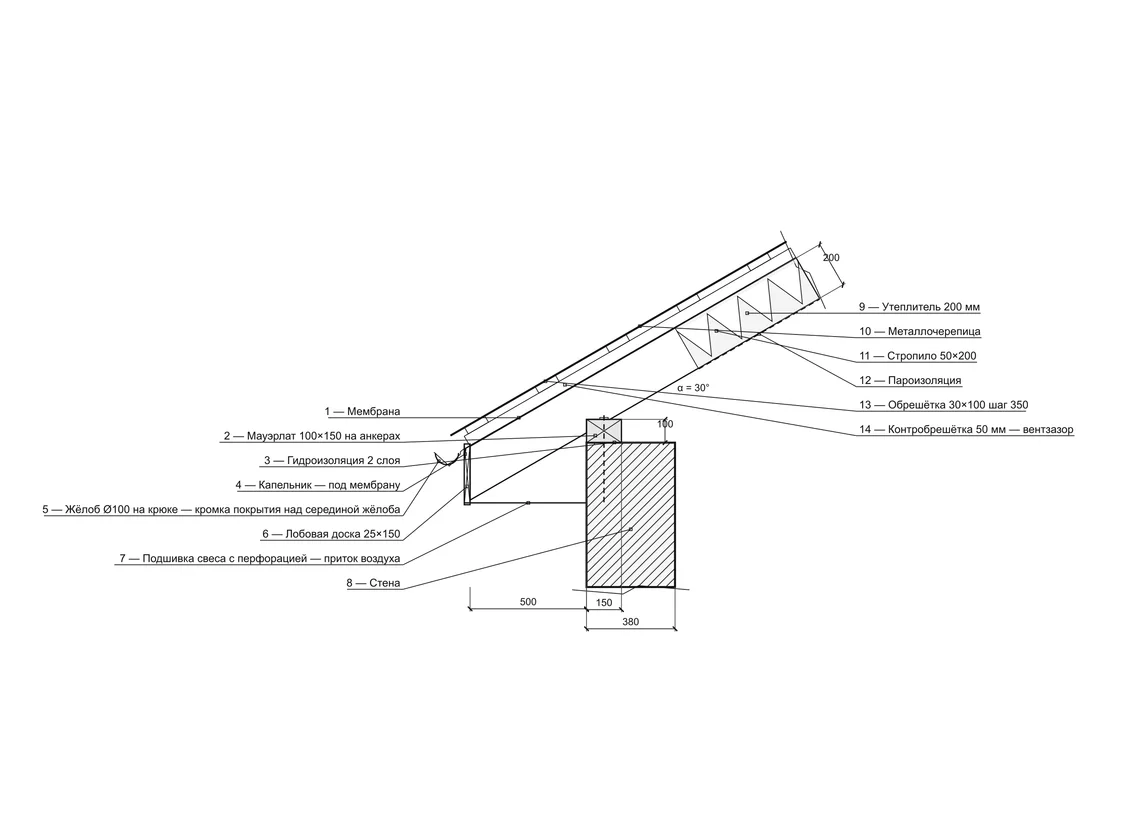

Узел 1 · Карнизпозиции узла

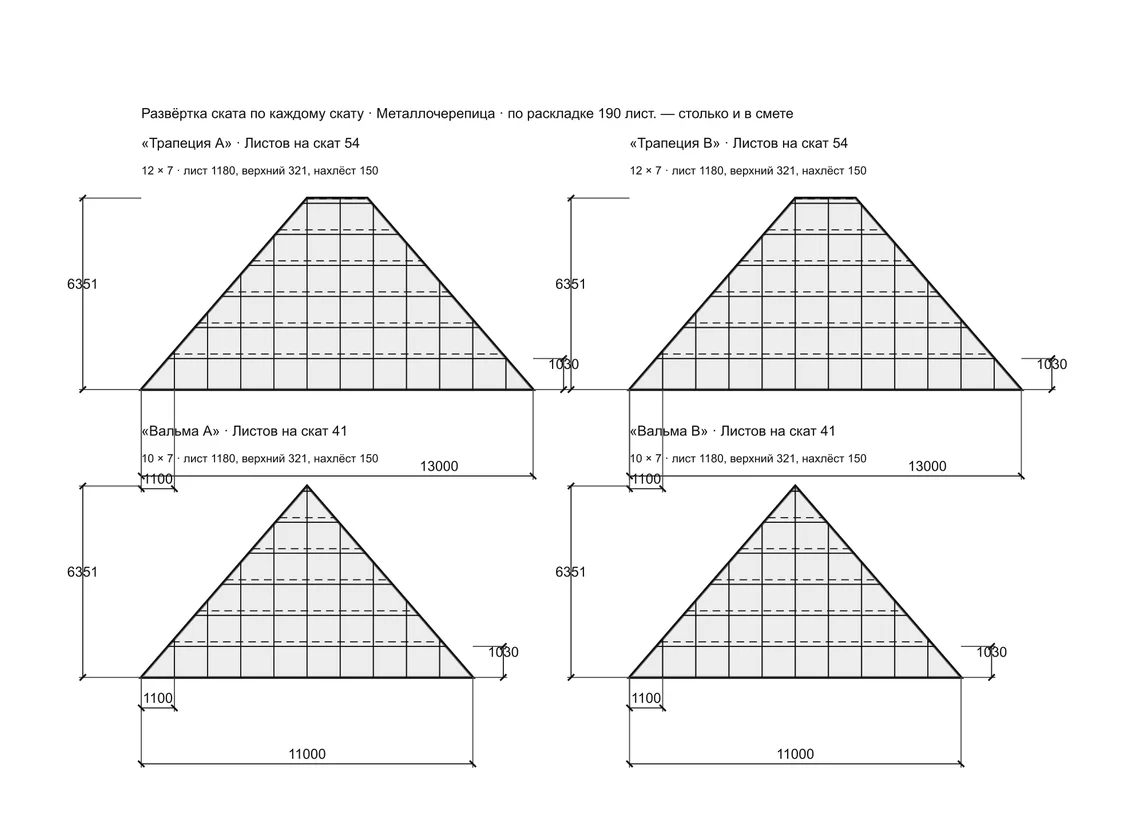

Раскладка покрытиялисты по скатам Смета крыши по разделам Стропильная система 151 500 ₽ Обрешётка 94 047 ₽ Кровля 184 320 ₽ Утепление и изоляция 170 340 ₽ Перекрытие 277 320 ₽ Водосток 51 834 ₽ Доборные элементы 161 463 ₽ Защита древесины 30 800 ₽ Итого материалы 1 121 624 ₽ Сметаориентировочно · свои цены
Почитать и посчитать отдельно
Частые вопросы
Это бесплатно?
Да. Конструктор крыши, смета, схемы и 3D бесплатны, регистрация нужна только чтобы сохранить проект.
Это проектная документация?
Нет. Planerio считает объёмы и стоимость и делает предварительные проверки по введённым данным. Схемы, разрезы и 3D показывают, как и что посчитано, чтобы было понятно, откуда каждое число. Проектную и рабочую документацию они не заменяют.
Какие крыши можно посчитать?
Односкатную, двухскатную, вальмовую (четырёхскатную), полувальмовую, шатровую и мансардную, многощипцовую и дома из нескольких объёмов с ендовами.
Сколько стоит крыша?
Зависит от формы, покрытия, снега и региона. Конструктор считает смету по позициям: стропила, обрешётку, мембраны, покрытие по раскладке листов, доборные элементы, водосток, снегозадержатели и работы по видам — по ценам вашего региона, любую цену можно заменить своей. Покрытия можно сравнить на одной крыше.
Как рассчитать стропила?
Выберите форму и схему опирания — конструктор проверит каждый элемент каркаса по СП 64 на снег и ветер вашего города и подберёт сечение стропил, накосных, прогонов и стоек с запасом. Для простой двухскатной или односкатной крыши есть быстрые калькуляторы.
Как учитывается снег?
По вашему городу: вес снегового покрова по приложению К или карте 1 СП 20, ветер — по карте 2. Сечения стропил, накосных и прогонов подбираются под эти нагрузки, а запас виден по каждому элементу.
Как рассчитать угол наклона и высоту конька?
Задайте уклон или высоту конька — второе посчитается само: высота конька = половина ширины дома × тангенс угла. Конструктор проверит, подходит ли уклон выбранному покрытию по таблице 4.1 СП 17.
Считаются ли обрешётка, водосток и снегозадержатели?
Да: обрешётка и контробрешётка по шагу покрытия, сплошной настил под гибкую черепицу, водосток по длине карниза, снегозадержатели — ряды над несущей стеной и кронштейны по снеговому району.
Учитывается ли утепление и мансарда?
Да: пирог с утеплителем, пароизоляцией и подшивкой, теплозащита по СП 50 и вентиляция кровли по СП 17.
Можно ли продолжить в планировщике дома?
Да: крыша становится разделом дома, а размеры стен берутся из плана — смета собирается одна на весь дом.
15 минут
Посчитайте свою крышу
Размеры дома, город и форма — остальное Planerio сделает сам.
